Jak se věci dějí
nebo tak nějak se jmenoval seriál
Jak se vyrábí sklopka – tedy terč myš či krysa nebo potkan
Toto není myš ani krysa prosím pěkně :-)
Někdo má dílnu a někdo ne
někdo bydlí v paneláku a má i tam dílnu
ale mít doma ohýbačku plechů
CNC laserovou vypalovačku
a TIG svářečku to už se do paneláku nevejde :-)
Co tím chci říci?
Že všechno chce svoje
Pořádám závody Česká Krysa – siluety padacích terčů jsou tedy dané,
myš – krysa – potkan --- různé velikosti.
Ale přemýšlím že zařadím pár terčů, které jsem měl možnost vidět.
Nejedná se o terče vyrobené kdesi v Polsku ale tady u nás v Čechách.
Zde je malý reportík či spíš špionáž jak to dělá pán, co umí.
Mám tak nějak zakázáno ukázat jeho obličej a prozradit o koho jde,
aby zloději co ve dne i v noci choději – nevěděli kde krást.
Na začátku je plech – 3mm plech
pak přijde na řadu práce s počítačem – nakreslit nebo jinak získat obrázek,
který je následně převeden do křivek (software) kterým rozumí CNC mašina.
Další CNC mašina naohýbá, co má kde být ohnuto.
Do dílny si donesete vyřezanou siluetu terče, lízátko, základnu terče a
pár drobnějších kousků železa, jako příložky na hrazdu která spojuje siluetu
terče s lízátkem.
Chce to také něco šroubů – a šikovné ruce.
Popravdě ruce tohoto pána bych chtěl i já – a myslím to smrtelně vážně. Z

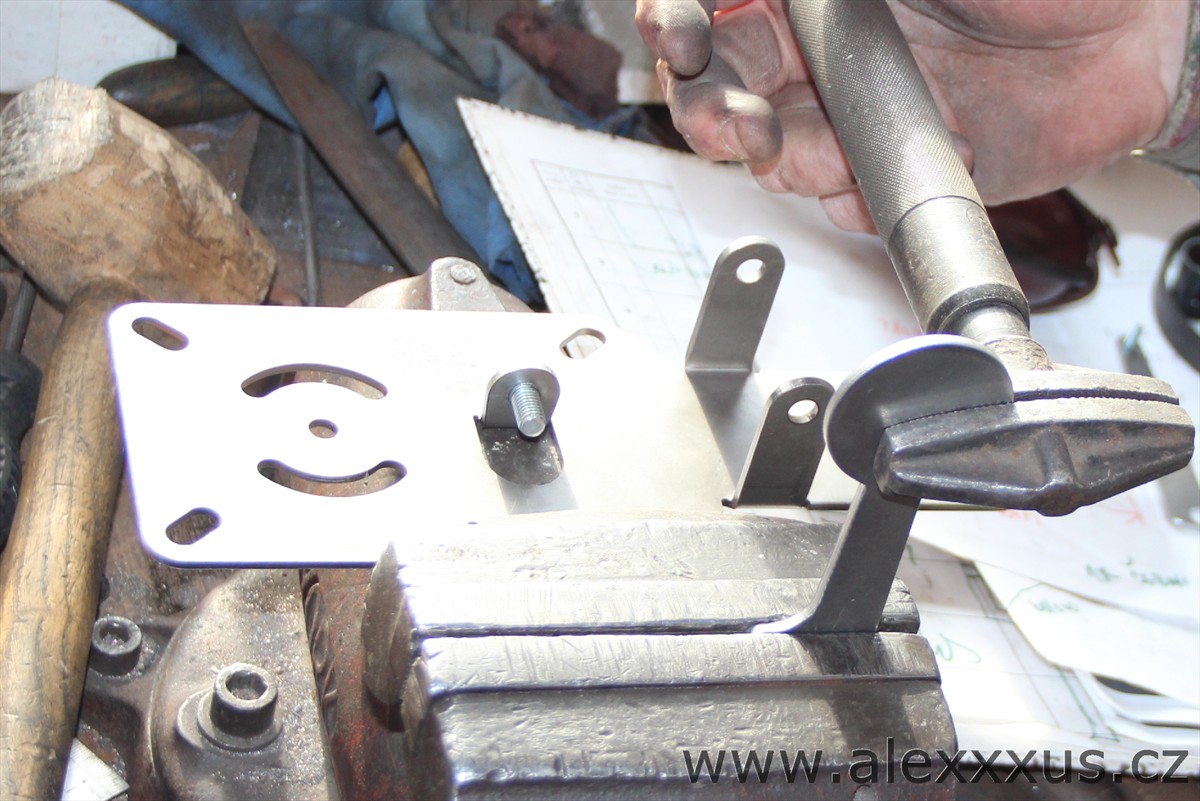

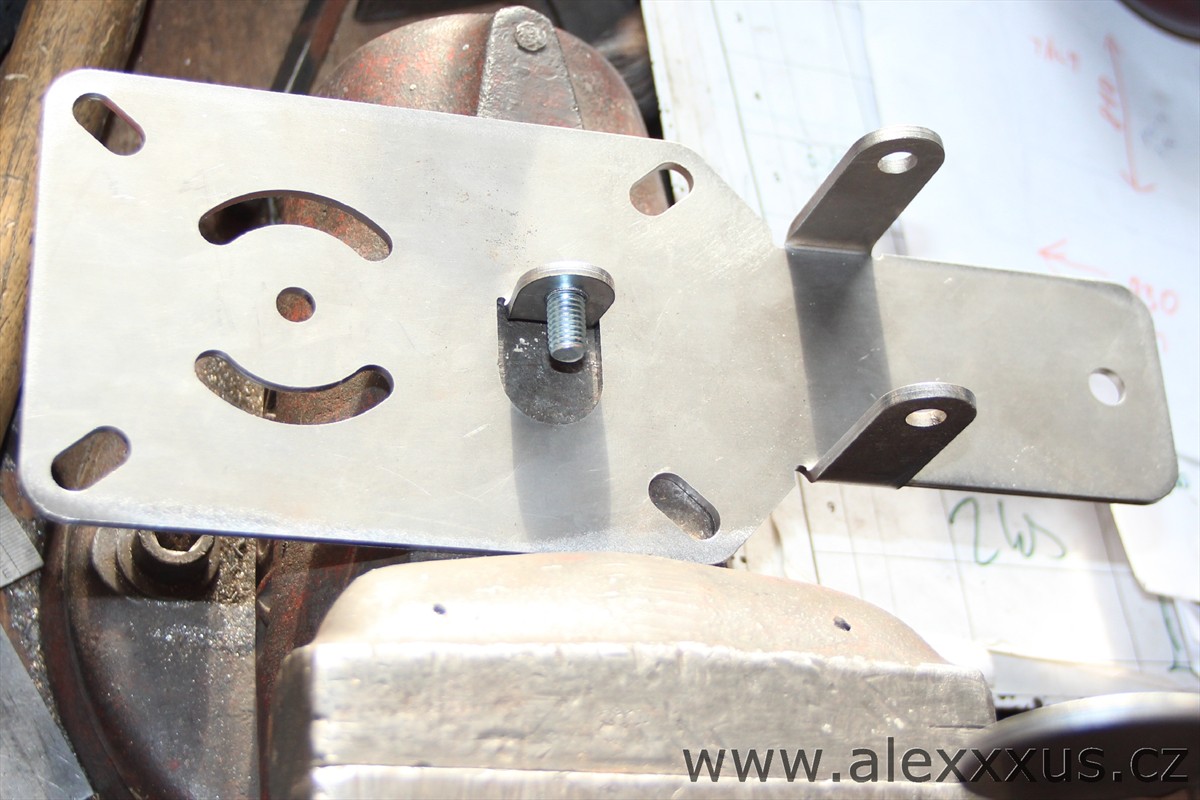

Základna sklopky

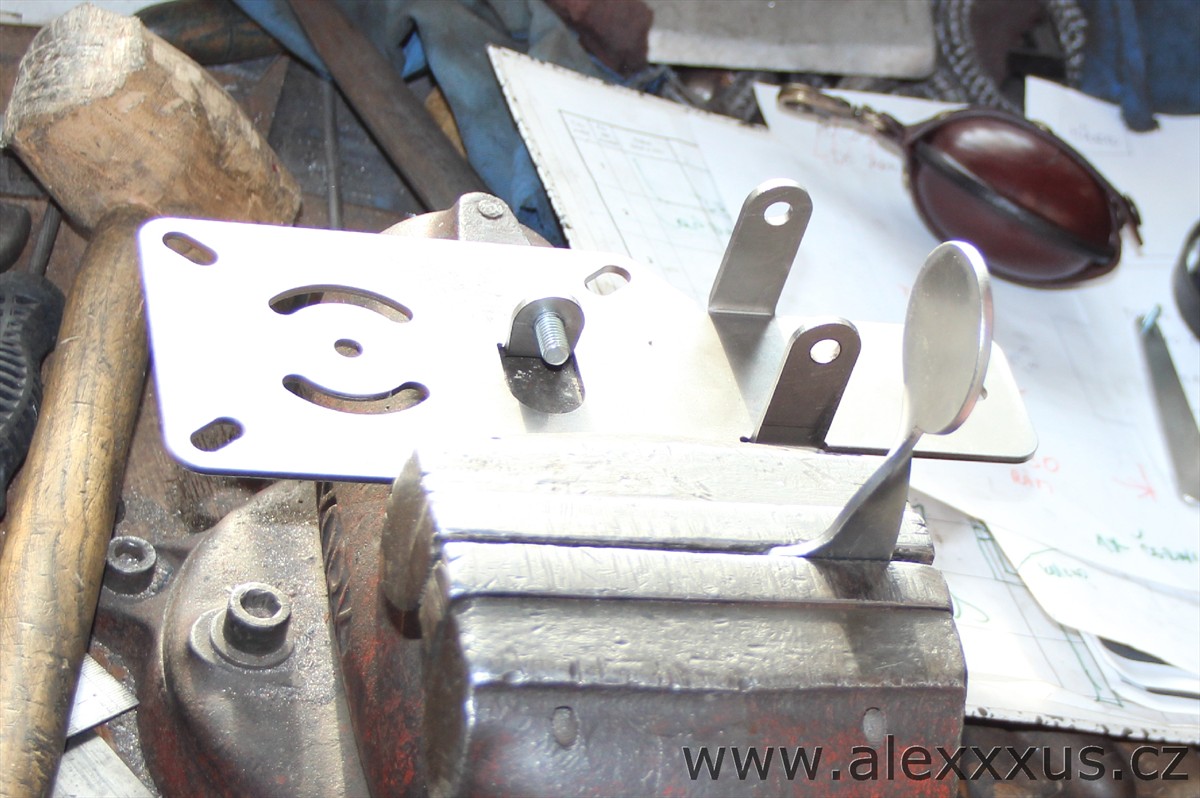

Lízátko je potřeba natočit o 90 stupňů
Myš – Pyš, která je hvězdou tohoto článku, je dotažená k dokonalosti,
nejen že má očičko :-) ona má i jemně laserem zvýrazněné uši …
ona má dokonce i fousky :-)
Seriózně, takhle domakanou siluetu jsem ještě neviděl.
Na pařátkách jsou vidět i drápky :-)
Já mám tak nějak pro myši slabost.
Tak tedy všechno máme,
složit naohýbané kusy železa do kupy a pospojovat je šrouby není problém,
a věřit že bude lízátko sklápět sklopku při zásahu, a při cinknutí že myška
nepadne, to chce už trochu citu při nastavování dorazů.
Myš má na killzoně redukci,
a já čuměl jak tele na nový vrata,
já čekal, kdy se začne do myši vrtat díra do které se přichytí redukce,
nic takového – použití záhadné „bodovačky“ kde elektrodou je šroub který
zůstane přivařený k siluetě mne naprosto dostalo.

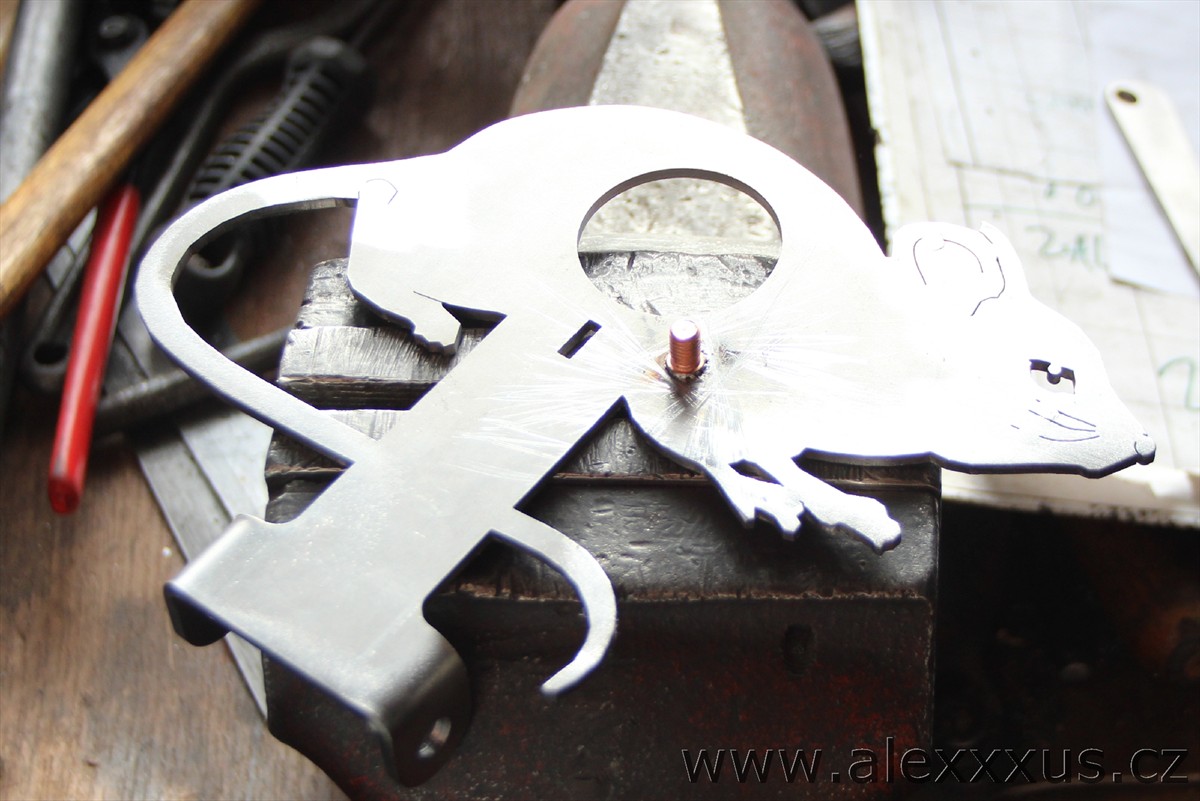

"přibodovaný" šroub na kterém drží redukce killzony
Když jsem pronesl … vydrží to 16 joule ?
Tak mně šikovný pan mechanik předvedl, že spíš kladivem ulomí šroub,
než že by urazil svár.
No, myš dostane zatěžkávací zkoušku jak sviňa.

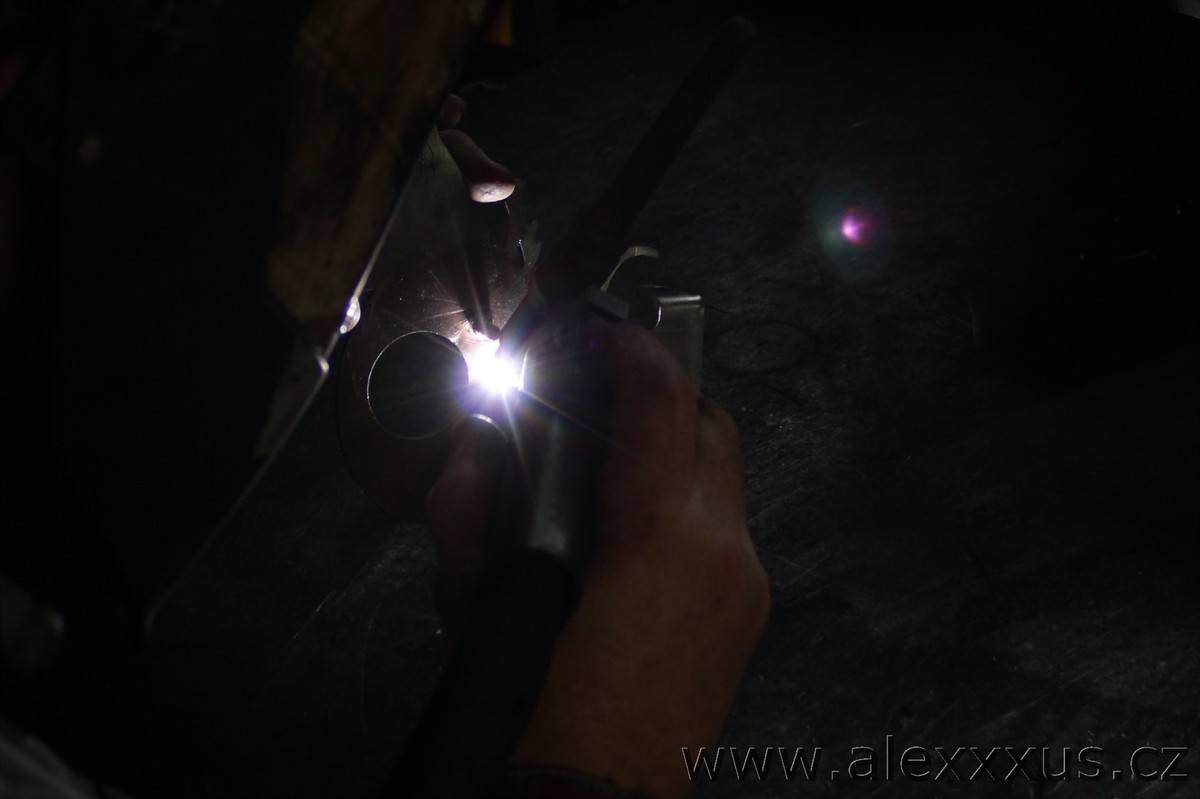

troška sváření ... jen pár štychů :-)

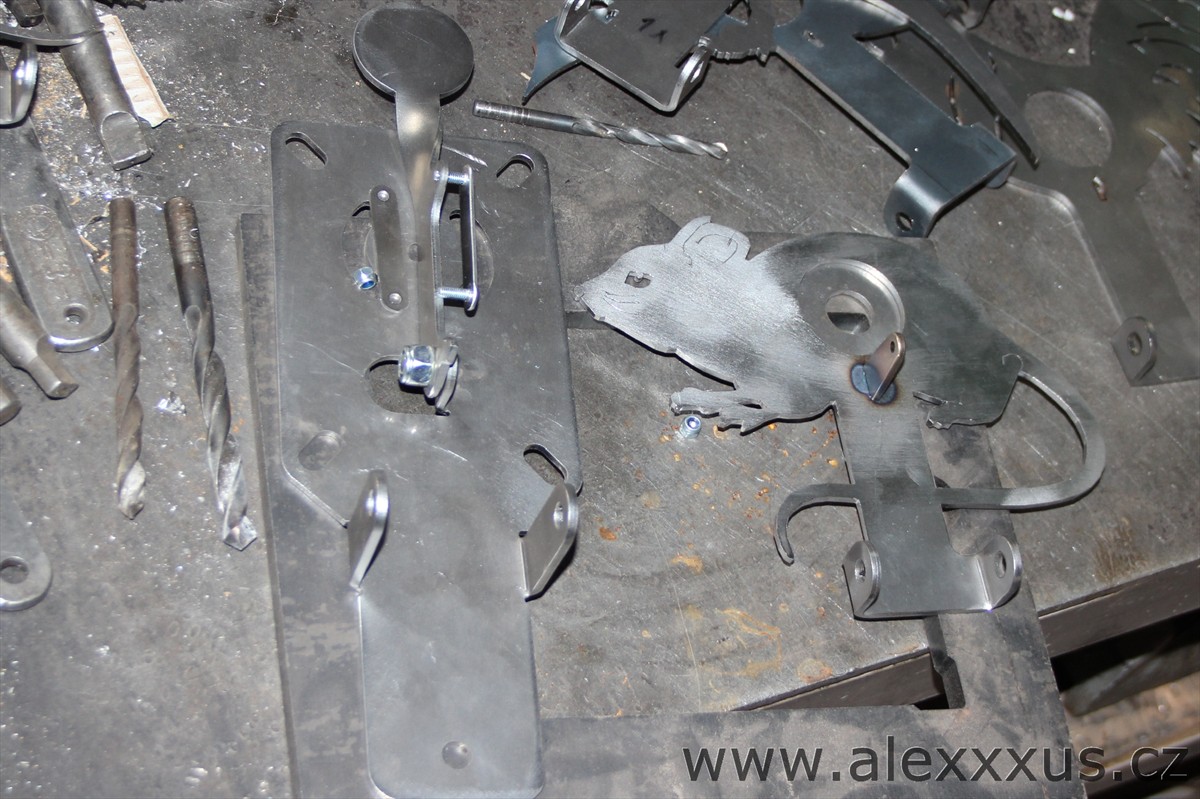

Myš-Pyš před finální kompletací

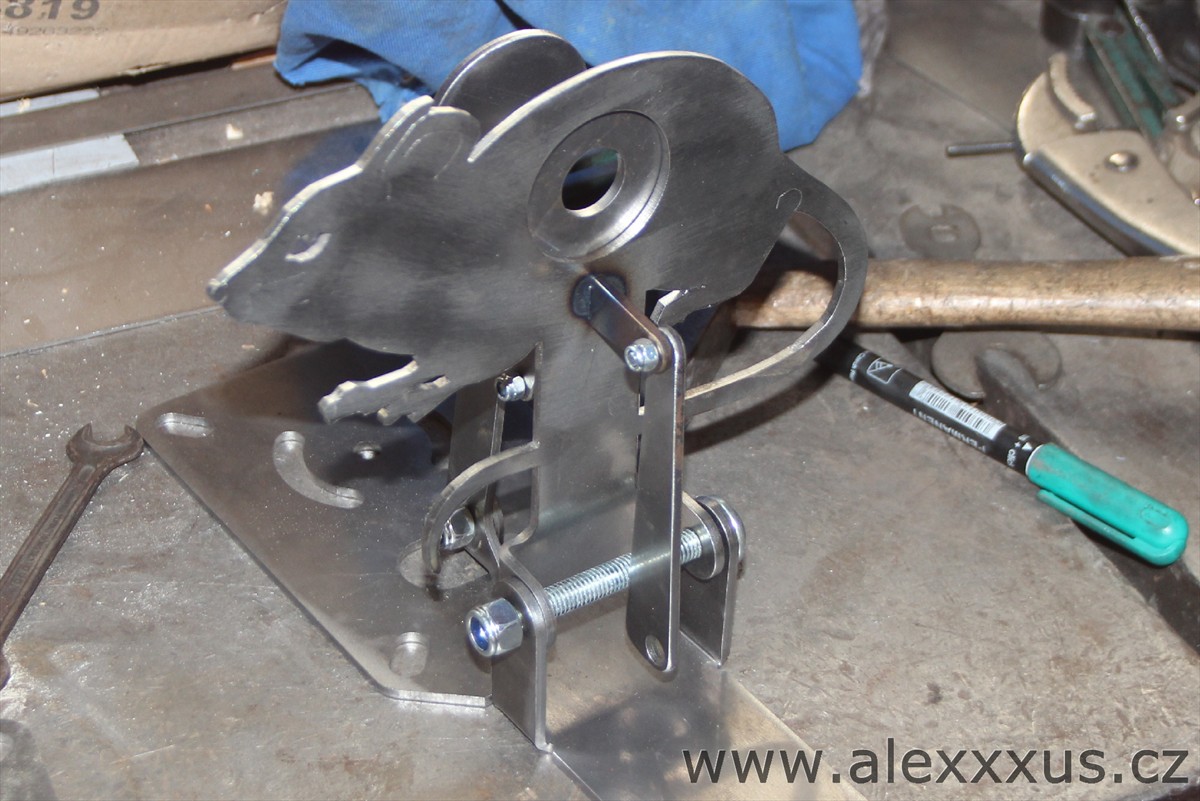

Myšák zkompletovaný a připravený na testování
Myš byla po cca 20ti minutách sesazena a já si ji odvezl domů.
Povrchovka bude asi niklováním a lízátko dostane černou povrchovku.
TTT Troška Termínů Technických
Hmotnost myšky … jak kdy
velikost terče … jak kdy
Maximální velikost killzony … 40 mm
Minimální velikost killzony … 15 mm
Ještě je potřeba špagát … o délce maximálně 41 metrů.

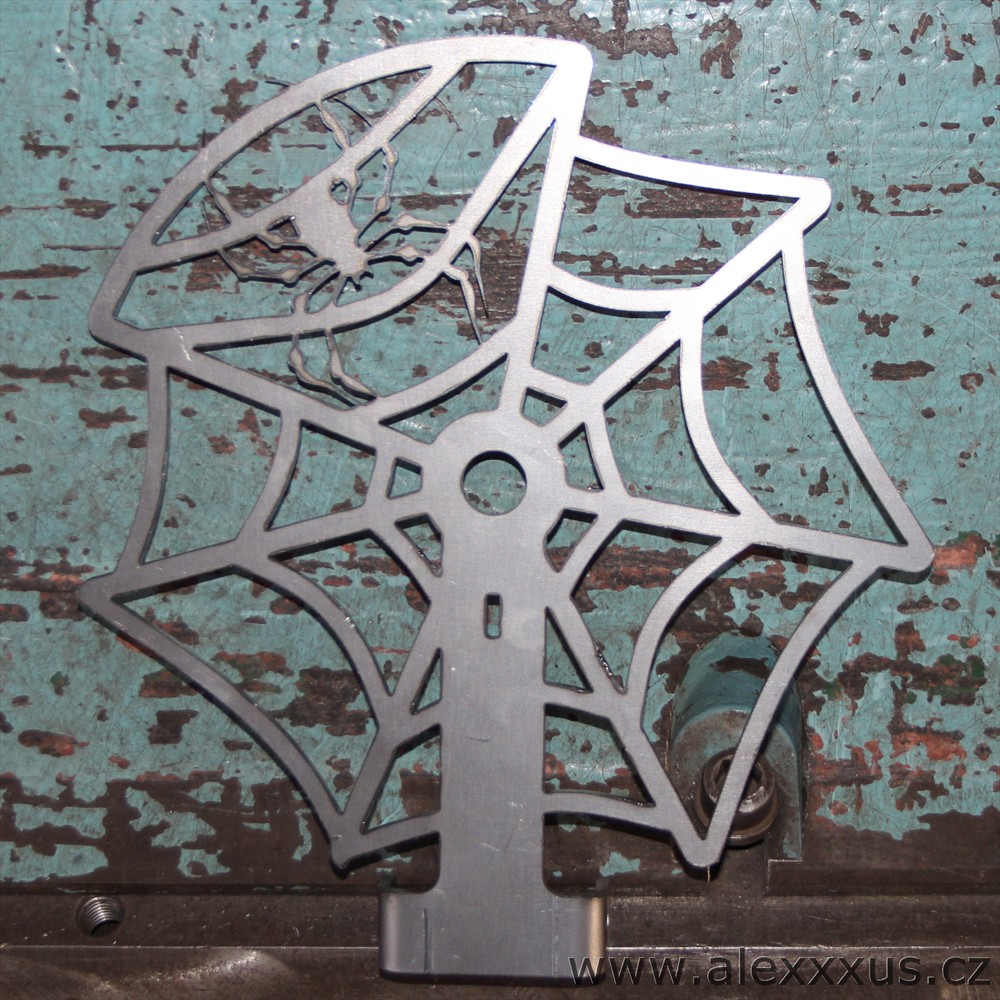

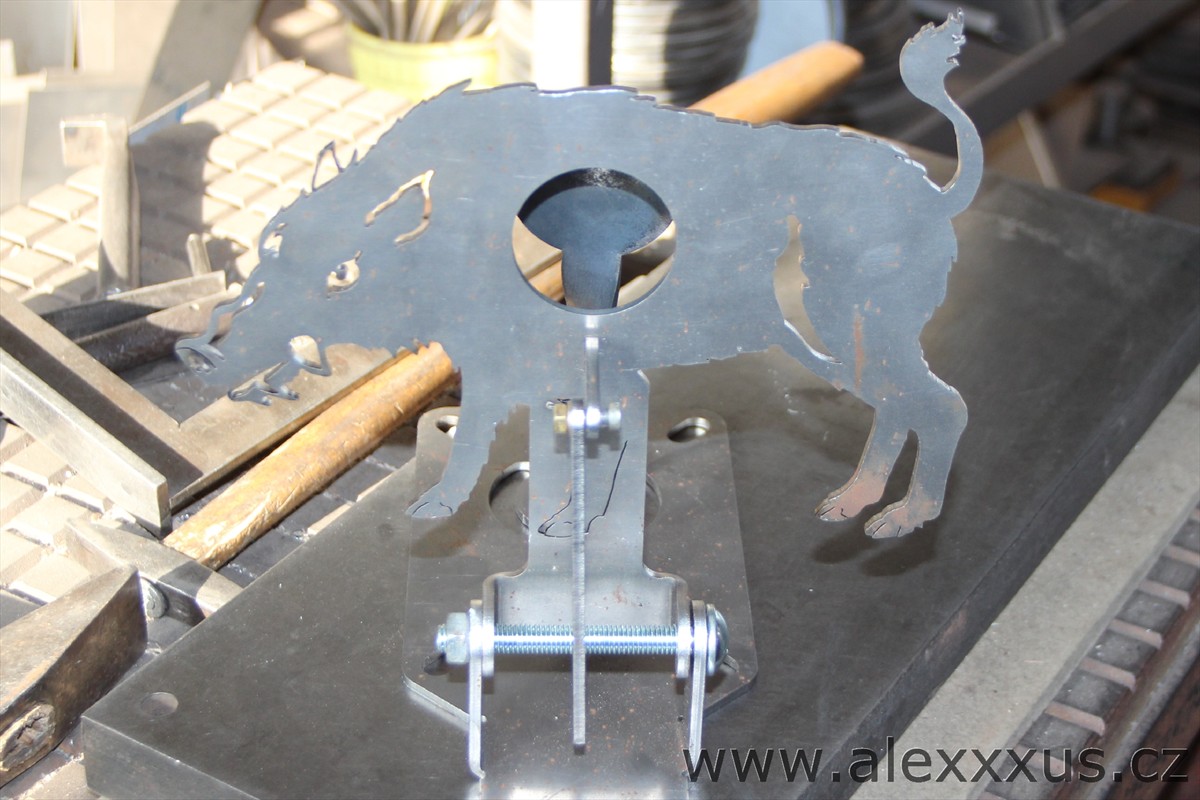

A což potom takováto sklopka :-)
Pro opravdové gurmány :-)
I cinknutí bude dobré :-)
26.Března 2013
